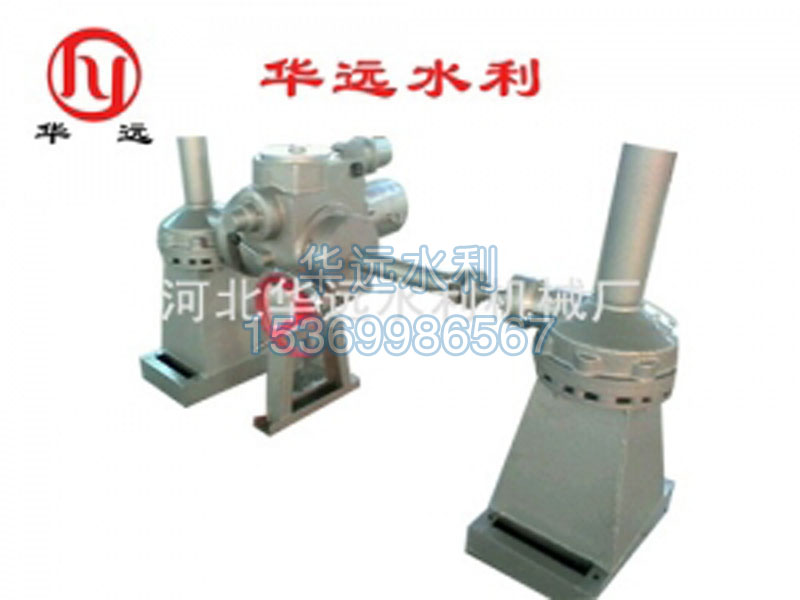

双吊手电两用启闭机

双吊点启闭机用途：

用于各类大型给排水工程、水利水电工程、用于控制各类大、中铸铁闸门及钢制闸门的升降达到开启与关闭的目的。

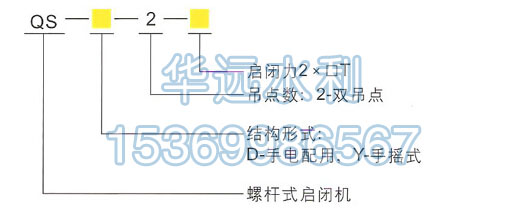

型号说明：

结构与特点：

1.包括电机、启闭机、机架、防护罩等组成;采用三级减速的方式，通过旋付传动、输出转距更大、启闭机配钢机架克服土建不平整，以减少整机噪声及振动。

2.采用户外型长时工作制电机，防护等级≥IP55.行程控制机构采用十进位计数器原理，控制行程的误差为5%，转距保护控制通过蜗杆产生轴向位移触动微动开关达到保护电器的原理。

3、操作维护简单，可实现现场和远程控制。

QS-Y-2型手摇式：

型号/参数启闭力T丝杆直径速比aL?

QSY2-2×1T2Tφ381∶2300

1000~3000

QSY2-2×2T4Tφ401∶2300

QSY2-2×3T6Tφ441∶20500

QSY2-2×4T8Tφ461∶30500

QS-D-2型手电式：

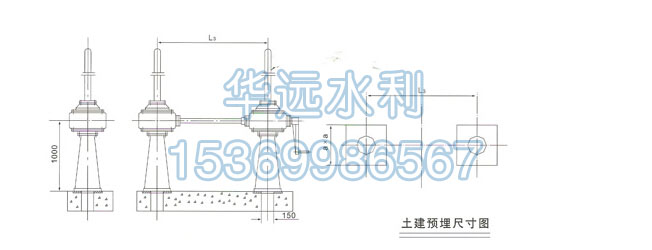

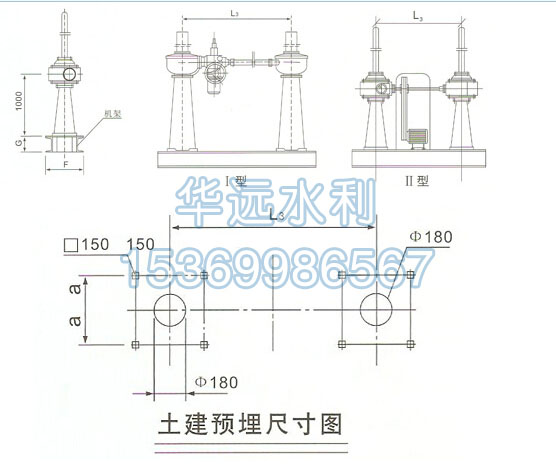

参数规格外形及安装尺寸

启闭力T输出转距电机功率丝杆直径输出转速aFGL3

QSD2-2×510T2400N·m3.0Kwφ48245505001801000~1500

QSD2-2×816T3600N·m4.0Kwφ55245505001801600~2000

QSD2-2×1020T5000N·m5.5Kwφ60246506002502100~2500

QSD2-2×1530T7000N·m7.5Kwφ75186506003202600~3000

QSD2-2×2040T10000N·m10.0Kwφ75188007503203100~3300

QSD2-2×2550T12500N·m12.0Kwφ80188007503203400~3500

订货须知：

1、订货时请详细的根据产品样本注明型号及规格。

2、订购QSD型启闭机时需注明电机适用环境指示(户外型、防爆型等)及双吊点的间距L?。

3、QS型启闭机为本公司自行研制生产
