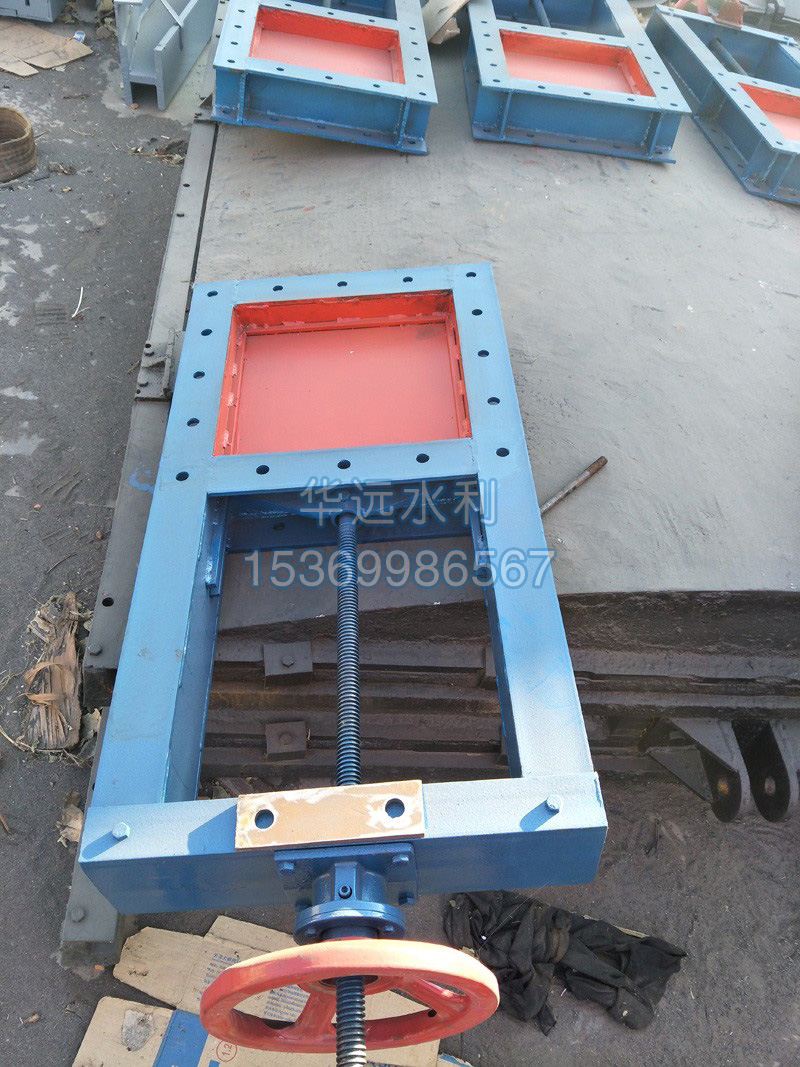

电动插板阀闸板阀组成：简称闸门

　　主要由闸框、闸门板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。

　　电动插板阀闸板阀按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。

　　电动插板阀闸板阀按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。

电动插板阀闸板阀结构设计：

　　闸框是闸板的支承构件，也是闸板的运行滑道，由地脚螺栓安装固定在水闸闸墩及闸底板的二期混凝土中，将闸板所承受的全部水压力安全传递到闸室中。为科学合理节约材料及减轻自重，其断面制成格构式，断面尺寸按所受荷载大小和闸板运行情况综合考虑。闸板是用来封闭和开启孔口的活动挡水构件，板面四周设铸铁边框梁，为提高闸板的强度，板面制成拱形，拱的圆心角按60度设计，以降低其所受的水压力。为便于制造、运输和安装，闸板可制成上下几部分，待到安装现场后再用螺栓连接组装成整体，连接处上下板设置法兰和筋板使其成为闸板的中间横梁，以提高闸板的纵向刚度，在宽度方向设置纵向筋板，以提高其横向刚度，同时起到纵梁的作用。
