液动限流闸门产品说明书资料介绍

液动限流闸门又叫液压闸门公称通径DN300-DN2000，公称压力PN0.1MPa，控制方式：PLC+手机APP，是传统闸门的升级版，与传统闸阀相比，不仅晴天有截污功能，还能对雨量进行测定，并且可调雨量数值，在不同雨量情况下都可以自行判断，自动开启或关闭闸门，真正做到"晴天零直排,雨天减少清洁雨水进入污水网。不仅可以本地管理控制，还可以通过网络进行远程监控。
一体化智能平板闸、雨污分流闸门

结构原理

由一体化智能平板闸，测控雨污分流闸门是集太阳能光伏、GPRS远程测控和闸门五大部分组合于一体的智能化雨污分流设备。该设备集雨量计量、闸门控制、太阳能驱动和无线通讯功能于一体。雨量计量技术可以计算雨量的大小，分流井污水和雨水的状态。

特点

1、由于闸门工作环境在恶劣的污水井中，所以选用304不锈钢材质，可以保证闸门的使用寿命与工作效率，也具有相当的抗压性能。
2、液压式的驱动方式不仅可以有效避免污水井中容易出现的卡阻现象，还能保证安全的用电问题。整套设备只有在地面的控制柜中拥有强电，并且有围栏与外界隔离，井下只有相关仪表的24V直流用电，对人体无害，这个对井下检修是一个很好的安全保障。
3、拥有集现场监控与数据采集为一体的SCADA控制系统。可以随时在APP上观看设备的现场环境和工作状态，读取相关数据。尤其在特殊时期，比如暴雨时节有预警功能，提前启动设备，及时泄洪。

选配参数

闸门控制方式：GPRS远程控制、本要触摸屏控制、手动控制
闸门控制策略：雨量传感；闸位控制
闸门类型： 304#不锈钢板闸
计量功能： 翻斗式雨量计、超声波液位计、液位传感器
通用型： 多种类型和口径的闸门，适应现场要求
可扩展性： 485、DI、DO等预留接口，可扩展现场设备
现场监控： 配备低功耗串口摄像头，可定时回传现场图像。

用途：雨污分流 控源截污

适用工况环境

（1）合流管截污、初期雨水截污,
（2）小区排水管与道路市政管道衔接
（3）道路交口管道衔接
（4）河道排放口
（5）雨污混流排查整治

安装步骤

一．安装前准备工作
1) 需检查截污井井体尺寸及各管道的位置布置是否和施工图纸相符。
2) 安装在截污管口处立面，采用附壁式安装；截污管口处立面墙体需光洁、平整，对于不符合要求的需要进行修复处理。
3) 需垂直安装。
4) 应启闭动作灵活，不使承受额外阻力。
5) 安装现场应准备220V交流电源。

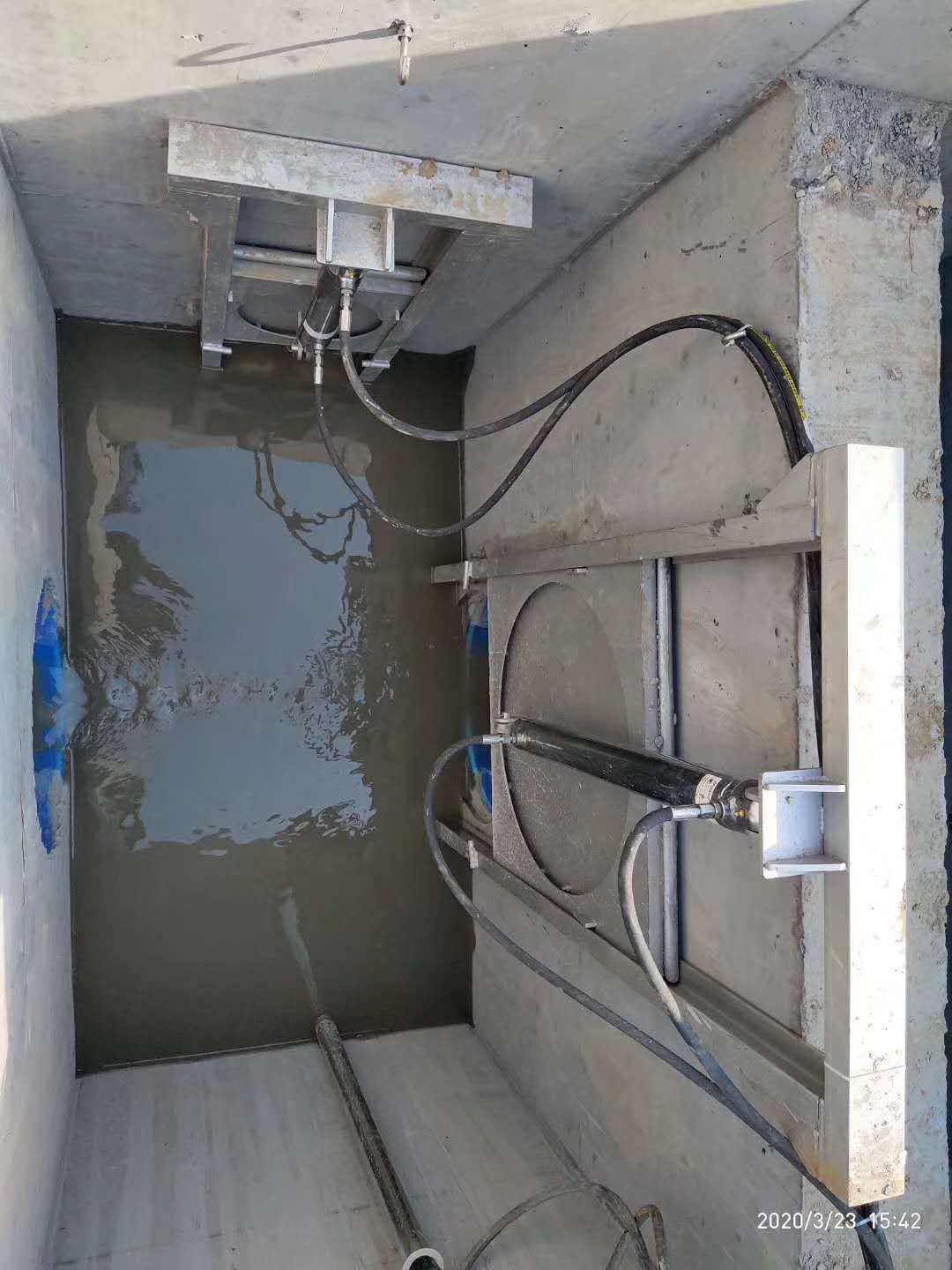

二．安装步骤(详见安装图纸）
步：使用绳子将该装置吊入井中。
第二步：将开口于井内截污管口对齐，并利用膨胀螺丝固定。
第三步:用扳手拧紧膨胀螺丝。
第四步:用扳手拧紧油缸油管链接螺丝
