HM型边轴旋转式回流控制门

一、结构和特点
　　HM型边轴旋转式回流门，主要由回转门、挡边角钢、阀门驱动装置及限位机构等组成，应用于氧化沟内回流控制，调节流量。

二、主要技术参数和安装要求
　　回流门旋转范围在0～90°之间。

三、供货范围
　　1．装配完整的HM型回流门，根据运输许可度采用整机发货或分部件发货现场组装。
　　2．不含预埋件（本公司提供预埋件详图）。

四、材质说明
　　回转门、挡边角钢及其余水下部件    　不锈钢304
　　阀门驱动装置及限位机构        　　    　组合材质

五、型号说明

六、外形尺寸、安装尺寸和预埋件图
　　1．HM型回流门（配电动启闭机）外形尺寸

2．HM型回流门安装基础图

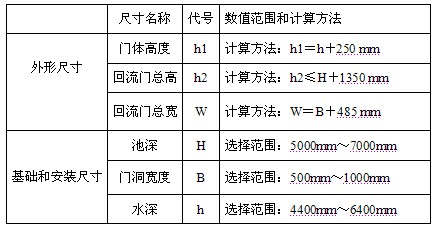

表4.1  HM型回流门技术参数

说明：1、定制HM型回流门时，请用户提供表中H、B、h数据及安装基础图，如无特殊说明，回流门一律采用手动操作。
    　　　 2、若选择手电两用启闭方式，电机功率可咨询我司确定。
