气动翻板阀
2.1、安装运行、维修的环境
2.1.1安装地点：翻板滤池
2.1.2介质为混水、清水。
2.1.3介质温度：0℃~35℃ 相对湿度：80%

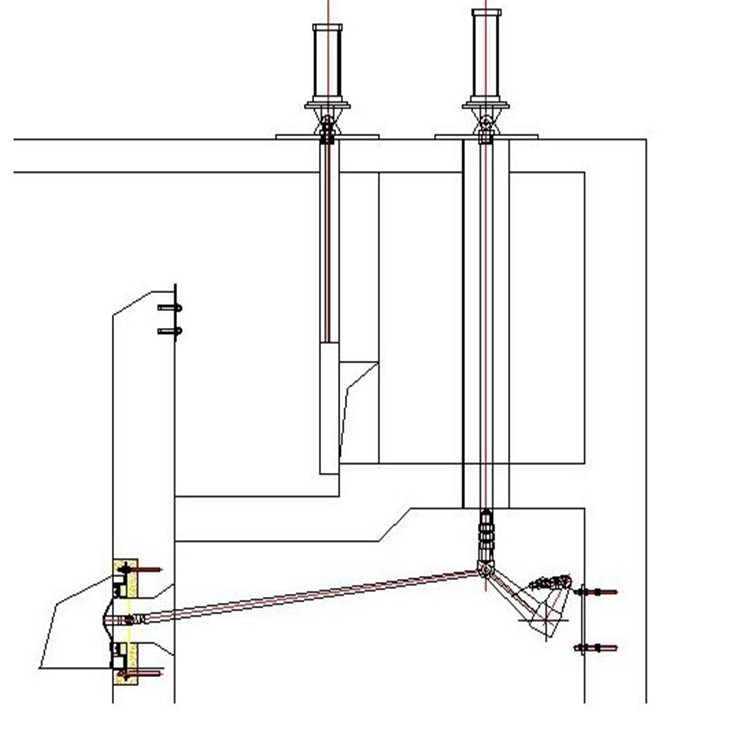

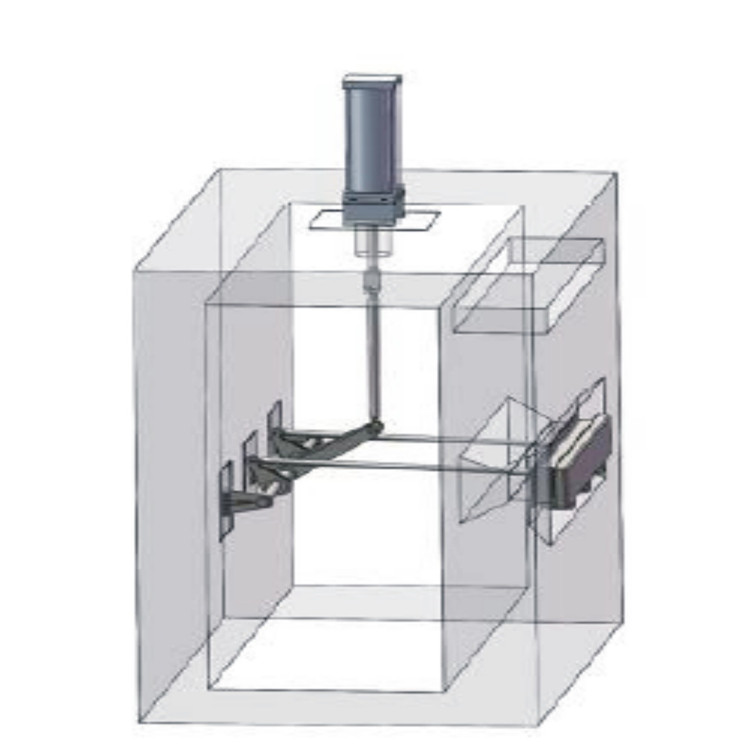

2.1.4翻板阀的用途：安装在翻板滤池池壁反冲洗排水出口处，用于滤池反冲洗排水控制。
2.2、翻板阀的技术参数及材质要求
名称 | 翻板阀 | 备注 |
尺寸 | 4000×200㎜ |
|
台数 | 4 | 配套气缸及摆动底座4套 |
耐压 | 3m水压 |
|
阀板材质 | 不锈钢 | 316L不锈钢 |
阀框材质 | 不锈钢 | 316L不锈钢 |
传动杆材质 | 不锈钢 | 316L不锈钢 |
传动套筒材质 | 不锈钢 | 316L不锈钢 |
各传动点润滑 | 无油润滑 |
|
适应介质 | 混水、清水 |
|
密封形式 | 软密封 |
|
密封材质 | 硅胶 |
|
控制方式 | 气动 |
|
控制要求 | 两点控制 | 带上、下限位保护 |
阀门开度 | 0～90° | 在0～90°范围内可随意设置开度 |
